Wie funktionieren Prismen in Ferngläsern?
Bevor wir uns wirklich mit der Funktionsweise von Prismen in Ferngläsern befassen können, müssen wir zunächst verstehen, was sie sind. Per Definition ist ein Prisma in der Optik ein transparentes Objekt – insbesondere ein Objekt mit dreieckiger Konstruktion, das Licht an seinen Oberflächen bricht, um weißes Licht in das Farbspektrum zu zerlegen.
Das ist ein Bissen. Werfen wir einen Blick darauf, was das wirklich bedeutet.
Prismen in Ferngläsern sind einfache Glasblöcke, die als Spiegel fungieren. Das Schlüsselwort hier ist „Handeln“. Es handelt sich nicht um echte Spiegel, wie man sie in einem Teleskop finden würde. Echte Spiegel haben eine reflektierende Rückseite, Prismen dagegen nicht. Spiegel erzeugen außerdem ein echtes Bild des Beobachteten und kein virtuelles Bild, das durch Lichtbeugung entsteht.

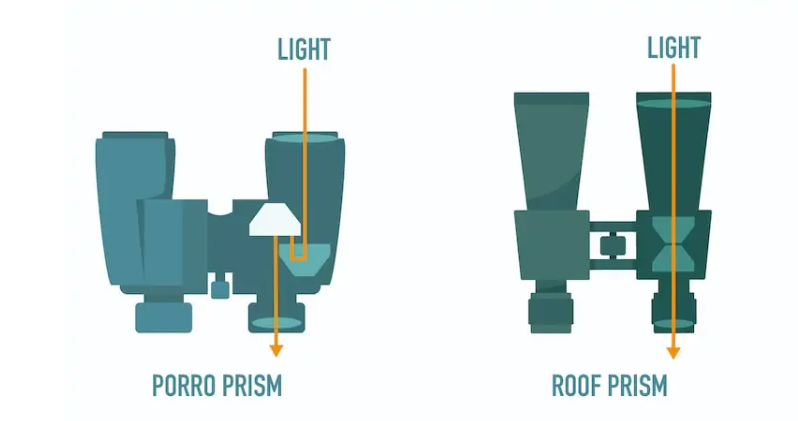

Porroprismen
Bei diesem Prismensatz handelt es sich um den ersten Prismensatz, der in modernen Ferngläsern zum Einsatz kommt. Sie wurden erstmals im 19. Jahrhundert vom Italiener Ignazio Porro entwickelt und werden bis heute verwendet.
Porro-Prismen funktionieren, indem sie das von Ihrer Objektivlinse eingefangene Licht in einer schnellen horizontalen Bewegung durch ein Prismenpaar schicken. Die Bewegung zwischen den Prismen fungiert als Verstärker und Inverter, um ein vergrößertes und orientierungskorrigiertes Bild Ihres Ziels durch die Okularlinsen zu senden.
Porro-Prismen-Ferngläser lassen sich aufgrund ihrer Zickzack- oder versetzten Form sehr leicht von anderen Ferngläsern unterscheiden. Dies allein kann dazu führen, dass Porro-Prismen viel schwerer und umständlicher zu verwenden sind als andere Ferngläser. Und sie sind etwas zerbrechlicher. Sie können jedoch ein viel klareres 3D-Bild als andere Ferngläser und ein viel größeres Sichtfeld liefern.
Aber trotz des Zickzacks handelt es sich tatsächlich um das einfachste Fernglas-Set-Design – was bedeutet, dass sie viel billiger in der Herstellung sind. Und diese Einsparungen werden sehr oft an Sie als Verbraucher weitergegeben.
Sie werden wahrscheinlich immer dann ein Fernglas mit Porro-Prisma verwenden wollen, wenn Sie ein besonders klares Bild oder ein breiteres Sichtfeld benötigen. Sie eignen sich hervorragend für Vogelbeobachtungen aus nächster Nähe, für die Jagd, für Sportveranstaltungen und für den allgemeinen Einsatz im Freien.
Dachprismen
Wenn Sie ein Fernglas mit geradem Tubus sehen, besteht eine gute Chance, dass Sie ein Set mit Dachkantprismen vor sich haben.
Dies ist der modernere der beiden Fernglastypen. Sie sind kompakter und stromlinienförmiger, leichter und viel einfacher zu transportieren als die sperrigen Ferngläser im Porro-Stil. Und auf den ersten Blick scheinen sie auch vereinfacht zu sein.
Dies ist jedoch nicht der Fall.
Ihre internen Mechanismen sind tatsächlich die komplexesten aller anderen Fernglastypen. Und das liegt daran, dass es kein einfaches horizontales Zick-Zack-Muster gibt. Denken Sie daran, dass es die Bewegung des Lichts ist, die es verstärkt und umkehrt, wenn es von den Prismen reflektiert wird. Dachprismen nutzen also die komplizierten und gewundenen Bahnen, die das Licht vom Objektiv zu den Okularlinsen reflektieren.
Aber diese Sequenz ist nicht nur der Komplexität wegen komplex. Die Lichtbewegung durch Dachprismen kann tatsächlich viel höhere Vergrößerungsleistungen und hellere Endbilder ermöglichen.
Die Sache ist jedoch, dass sie ziemlich teuer werden können. Und das liegt daran, dass die Herstellung aufgrund der speziellen Innenbearbeitung viel teurer ist.
